セメントキルンクーラー
Cement Kiln Clinker Cooler

セメントキルンのクーラーは、キルンで焼成された高温のクリンカー（1,400〜1,500℃）を冷却用空気により急冷して、クリンカー品質の安定・熱回収・機械的搬送性の向上を目的とした装置です。

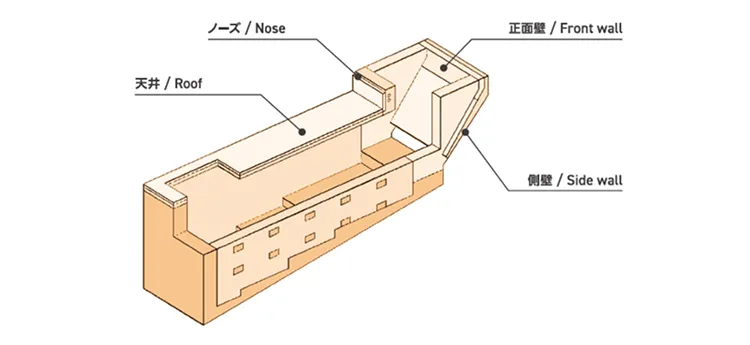

セメントキルンクーラーの構造図

耐火物の適用例

部位使用される主な耐火物特性
①クーラー高アルミナ質耐火材
（Al₂O₃60～90％）		耐熱性、耐熱衝撃性、耐摩耗性
②バーナー高アルミナ質耐火材
（Al₂O₃80～90％）		耐熱性、耐熱衝撃性、耐摩耗性

品質表

下記品質数値は標準品質値であり、規格値ではありません。

定形品［耐火れんが］

品質名 主原料 化学成分 / ％ かさ比重 見掛気孔率
%		 圧縮強さ
MPa		 荷重軟化点
T2 / ℃		 耐火度
SK		 耐熱スポーリング性
JIS 1000℃
回数-剥落％		 熱膨張率 / ％ 熱伝導率 / W/(m·K) 適用する
モルタル品質名		 適用部位
SiO₂ Al₂O₃ Fe₂O₃ 1000℃ 400℃ 1000℃
TD アルミナ 8.1 91.3 0.2 3.05 16.5 110 >1700 >40 20回-0% 0.70 3.1 3.6 JT-A ①
SK38 アルミナ、粘土類 24 72 1.5 2.46 24.0 35 1550 38 10回-0% 0.60 1.9 JT-C ①

不定形品［ヨータイキャスター］

EPC（特殊溶液混練キャスタブル）、CFC（セメントフリーキャスタブル）、C（アルミナセメント系キャスタブル）

品質名 主原料 化学成分 / ％ 熱膨張率 / ％ 熱伝導率 / W/(m·K) 加熱後圧縮強さ / MPa 施工所要量
kg/m³		 添加水量
%		 特殊溶液添加量
%		 適用部位
SiO₂ Al₂O₃ Fe₂O₃ 1000℃ 400℃ 1000℃ 110℃×24hr 1000℃×3hr 1200℃×3hr 1500℃×3hr
EPC-A90R アルミナ 4 93 0.1 3.3 3.0 70 100 - 120 3000 8.0-9.0※ ①②
CFC-19 アルミナ 7 90 0.1 0.64 3.9 3.6 78 100 120 130 3000 5.0-6.0 ①②
CFC-17 アルミナ 12 82 1 0.56 2.8 3.0 78 100 110 110 2800 5.0-7.0 ①②
CFC-15 粘土類 42 52 1 0.46 1.4 1.5 54 82 90 95 2300 6.5-8.5 ①
C-190 アルミナ 0.5 93 0.1 0.65 1.4 1.4 45 20 22 34 2700 10-13 ①②
C-170 アルミナ 22 71 2 0.55 1.4 1.2 22 15 16 33 2300 13-16 ①
C-145AR 粘土類 51 38 1.5 0.30 1.1 1.2 34 27 30 - 1900 13-17 ①

C（アルミナセメント系キャスタブル）・吹付用

品質名 主原料 化学成分 / ％ 熱膨張率 / ％ 熱伝導率 / W/(m·K) 加熱後圧縮強さ / MPa 施工所要量
kg/m³		 添加水量
%		 適用部位
SiO₂ Al₂O₃ Fe₂O₃ 1000℃ 400℃ 1000℃ 110℃×24hr 1000℃×3hr 1200℃×3hr 1500℃×3hr
C-170G アルミナ 11 79 1.5 0.55 1.4 1.2 25 16 19 37 2530-2650 13-18 ①
C-145ARG 粘土類 49 40 1.5 0.30 1.1 1.2 30 22 25 - 2050-2130 16-19 ①
