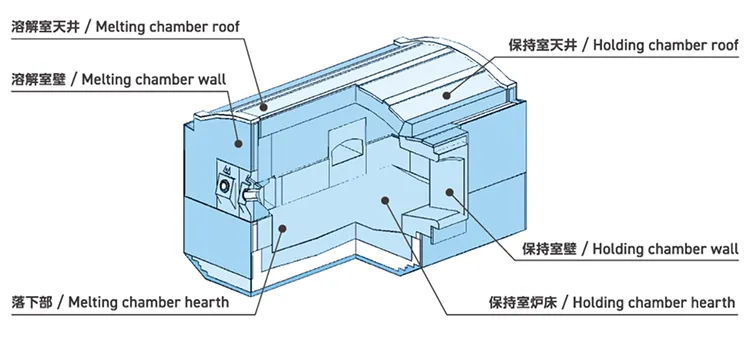

アルミニウム急速溶解炉
Rapid Aluminum Melting Furnace
アルミニウム急速溶解炉は、アルミスクラップや地金を短時間で高効率に溶解することを目的とした炉で、エネルギー消費の削減、生産性向上を図るために近年広く採用されています。急速な熱負荷や激しい対流が発生するため、従来の反射炉よりも過酷な条件となります。
耐火物の適用例
| 部 位 | 使用される主な耐火物 | 特 性 |
|---|---|---|
| ①炉床・炉壁（湯面以下） | 高アルミナ質れんが、高アルミナキャスタブル、ジルコン系キャスタブル | 耐アルミ溶湯性、耐アルミ濡れ性、耐スラグ性、高強度 |
| ②スラグ接触部・湯面近傍 | 高アルミナ質れんが、高アルミナ質キャスタブル | 耐アルミ溶湯性、耐アルミ濡れ性、耐スラグ性、耐熱衝撃性 |
| ③炉天井・火炎接触部 | 高アルミナ質キャスタブル | 耐アルミ濡れ性、耐スラグ性、耐熱衝撃性 |
| ④湯口・バーナーノズル周辺 | 高アルミナ質プレキャストブロック | 耐アルミ溶湯性、耐アルミ濡れ性、高強度 |
品質表
下記品質数値は標準品質値であり、規格値ではありません。
定形品［耐火れんが］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率／％ | 圧縮強さ／MPa | 耐火度 SK | 耐熱スポーリング性 JIS 1000℃ 回数-剥落％ |
熱膨張率 1000℃／％ |
熱伝導率 Wm-1K-1 | 適用する モルタル品質名 |
適用部位 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | ZrO2 | Fe2O3 | 400℃ | 1000℃ | ||||||||||
| コルナFX3 | アルミナ | 94 | 0.5 | 3.45 | 10.0 | 200 | M-AW | ①② | |||||||
| コルナFX2 | アルミナ | 7 | 83 | 2 | 2.95 | 14.0 | 170 | M-A | ①② | ||||||
| コルナFV | アルミナ | 9 | 85 | 1 | 2.95 | 15.0 | 150 | M-A | ①② | ||||||
| コルナ3SP-S3 | アルミナ | 0.04 | 99.4 | 0.04 | 3.32 | 16.3 | 100 | >40 | 0.67 | 6.4 | 3.9 | M-AW | ①② | ||
| コルナ3SP | アルミナ | 0.1 | 98.3 | 0.1 | 3.29 | 15.0 | 107 | >40 | 0.77 | 7.1 | 4.5 | M-AW | ①② | ||
| コルナF3 | アルミナ | 8 | 87 | 1.5 | 2.92 | 15.0 | 150 | 39 | 0.75 | 2.9 | M-A | ①② | |||
| コルナF2 | アルミナ | 9 | 86 | 1.5 | 2.92 | 14.0 | 140 | 39 | 15回-0% | 0.75 | M-A | ①②③ | |||
不定形品［ヨータイキャスター］
グロブ
| 品質名 | 主原料 | 化学成分／％ | 熱膨張率 1000℃ ／％ |
熱伝導率 Wm-1K-1 |
圧縮強さ／MPa | 施工所要量 kgm-3 |
添加水量 ％ |
適用部位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | ZrO2 | Fe2O3 | 400℃ | 1000℃ | 110℃×24hr | 1000℃×3hr | 1200℃×3hr | 1500℃×3hr | ||||||
| グロブ19NW2 | アルミナ | 5.5 | 87 | 0.5> | 100 | 120 | 120 | 3100 | 4.0-6.0 | ①② | |||||
| グロブ19NW | アルミナ | 0.5> | 90 | 0.5> | 3.0 | 3.0 | 40 | 50(800℃) | 100(1100℃) | 3200 | 4.0-5.0 | ①② | |||
| グロブ17SNW | アルミナ | 16 | 80 | 1 | 100 | 140 | 160 | 3000 | 4.0-6.0 | ①②③ | |||||
| グロブ-18BA | アルミナ | 10 | 86 | 0.5 | 0.52 | 2.8 | 2.8 | 65 | 95 | 115 | 130 | 3100 | 4.5-6.0 | ①② | |
| グロブ-17S | アルミナ | 13 | 82 | 1 | 0.49 | 3.0 | 3.0 | 98 | 160 | 180 | 150 | 3000 | 4.7-6.0 | ①②③ | |
C（アルミナセメント系キャスタブル）、
IC（断熱軽量キャスタブル）
| 品質名 | 主原料 | 化学成分／％ | 熱膨張率 1000℃ ／％ |
熱伝導率 Wm-1K-1 |
圧縮強さ／MPa | 施工所要量 kgm-3 |
添加水量 ％ |
適用部位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | ZrO2 | Fe2O3 | 400℃ | 1000℃ | 110℃×24hr | 1000℃×3hr | 1200℃×3hr | 1500℃×3hr | ||||||
| C-160AR | 粘土類 | 35 | 56 | 1 | 0.45 | 1.2 | 1.3 | 30 | 23 | 25 | 41 | 2150 | 13-16 | ③ | |
| IC-140S | 粘土類 | 39 | 45 | 1 | 0.30 | 0.46 | 0.64 | 8 | 5 | 6 | - | 1400 | 28-40 | 裏張り | |
| C-AZM | アルミナ、粘土類、ジルコン | 31 | 48 | 16 | 1 | 0.30 | 32 | 23 | 26 | 2200 | 11-13 | 補修材 | |||
| IC-110S | 粘土類 | 47 | 35 | 2 | - | 0.24 | 0.40 | 4 | 3 | 950 | 50-60 | 裏張り | |||
不定形品［ヨータイプラスコ］
| 品質名 | 主原料 | 化学成分／％ | 熱伝導率 Wm-1K-1 |
圧縮強さ／MPa | 施工所要量 kgm-3 |
適用部位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiO2 | Al2O3 | ZrO2 | Fe2O3 | 400℃ | 1000℃ | 110℃×24hr | 1000℃×3hr | 1200℃×3hr | 1500℃×3hr | ||||
| P-38 | アルミナ | 11 | 85 | 0.5 | 8 | 17 | 37 | 61 | 2850 | 補修材 | |||
