- カテゴリーから探す
-
- 製品タイプで探す
-
製品カテゴリ
電子部品
Electronic Ceramics
-
台 板
-
棚 板
-
セッター
-
匣鉢、枠

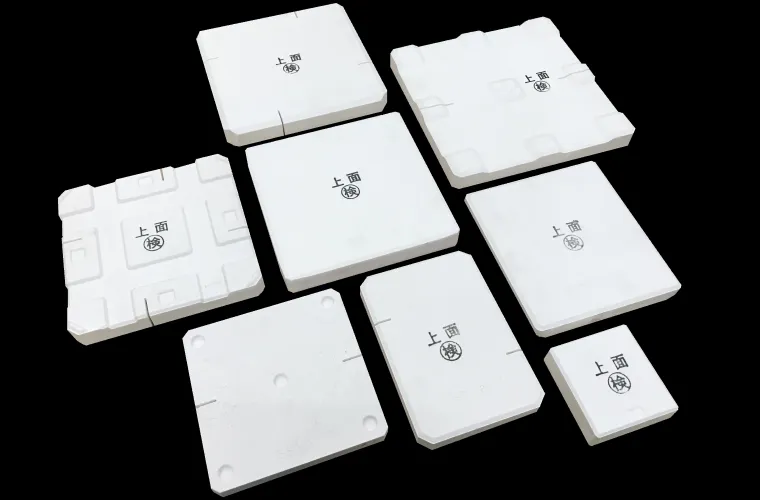

台 板
各種用途に合わせた台板を取り揃えております。高圧成形、高温焼成にて製造しているため、高温下での熱的、機械的、化学的な作用に対して安定しており、耐スポーリング性、耐クリープ性に優れています。
［台板］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
曲げ強さ／MPa | 耐火度 SK |
熱膨張率 1000℃／％ |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | Na₂O | 常温 | 1400℃ | ||||||
| BP-189A | アルミナ | 89.1 | 10.4 | 0.08 | 0.12 | 3.08 | 13.0 | 12.9 | 15.8 | ||
| TDC-987A | アルミナ | 86.8 | 12.7 | 0.09 | 0.13 | 3.02 | 12.5 | 14.8 | 16.5 | ||
| MRS-S | アルミナ、ムライト | 68 | 29 | 1 | 2.55 | 19.0 | 10.0 | 9.0 | 0.50 | ||
| MAR-S | アルミナ、ムライト | 71 | 27 | 0.7 | 2.60 | 17.0 | 12.0 | 10.0 | 38 | 0.49 | |
上記品質数値は標準品質値であり、規格値ではありません。

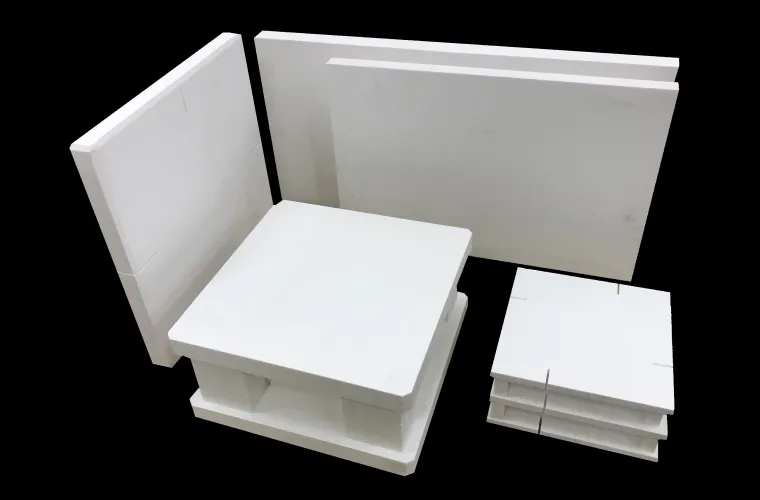

棚 板
各種用途に合わせた棚板を取り揃えております。高純度の電融アルミナ及び電融ムライトを主原料として使用し、高温下で安定しているため、耐スポーリング性、耐ベンド性に優れています。
［大型棚板］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
曲げ強さ／MPa | ||||
|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | Na₂O | 常温 | 1400℃ | ||||
| TDC-SB389A | アルミナ | 89.8 | 9.8 | 0.1 | 0.15 | 3.01 | 15.0 | 12.0 | 14.0 |
| TS-387A | アルミナ | 87.5 | 12 | 0.09 | 0.13 | 2.96 | 15.0 | 11.5 | 13.5 |
| BD-280A | アルミナ | 80.1 | 19.5 | 0.08 | 0.16 | 2.71 | 16.0 | 16.5 | 18.7 |
上記品質数値は標準品質値であり、規格値ではありません。

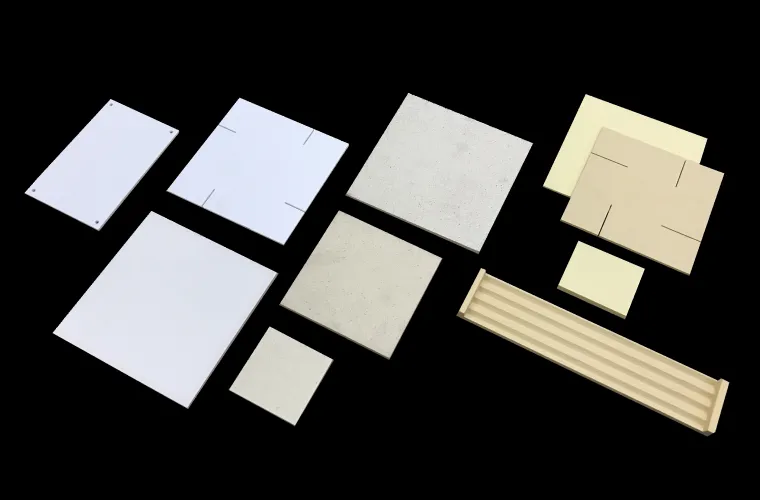

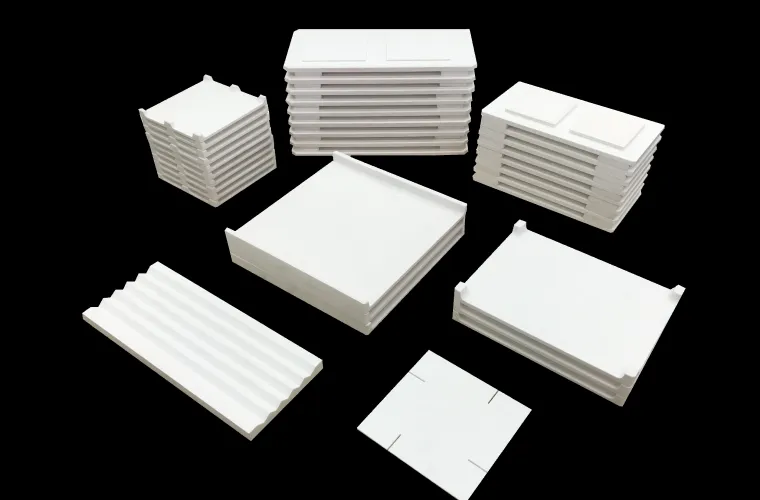

セッター
各種用途に合わせたセッターを取り揃えております。高純度のアルミナ、ムライト及びコージライトを主原料として使用し、高温下で安定しているため、耐スポーリング性、耐ベンド性に優れています。
［セッター］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
圧縮強さ MPa |
曲げ強さ／MPa | 熱膨張率 1000℃／％ |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | ZrO₂ | CaO | MgO | Na₂O | SiC | 常温 | 1400℃ | ||||||
| TDC-SB889D | アルミナ | 89.4 | 10.2 | 0.1 | 0.12 | 2.89 | 17.8 | 19.2 | 23.4 | ||||||
| TS-290C | アルミナ | 90.3 | 9.2 | 0.07 | 0.11 | 2.98 | 17.0 | 15.0 | 19.2 | ||||||
| ZP-595B | マグネシア | 5.3 | 94.1 | 3.10 | 15.5 | 20.0 | (1300℃)11.0 | ||||||||
| HZC-595D | ジルコニア | 0.3 | 96 | 3.6 | 4.40 | 23.0 | 10.4 | (1300℃)8.2 | |||||||
| ED-3 | アルミナ、粘土類 | 81 | 15 | 0.5 | 2.8 | 2.50 | 25.0 | 25.0 | 13.0 | 6(1300℃) | 0.57 | ||||
| ED-3KF | アルミナ、粘土類 | 88 | 9 | 0.5 | 1.4 | 2.70 | 25.0 | 25.0 | 13.0 | 7(1300℃) | 0.42 | ||||
| SLP-SIA82表層 | アルミナ | 82.1 | 17.2 | 0.22 | 2.60 | 18.5 | 18.5 | 14.0 | 13.0 | ||||||
| SLP-SIA82母材 | 炭化珪素 | 7.5 | 0.3 | 91.8 | 2.60 | 18.5 | 18.5 | 14.0 | 13.0 | ||||||
上記品質数値は標準品質値であり、規格値ではありません。
［表面平滑セッター］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
圧縮強さ MPa |
曲げ強さ／MPa | 熱膨張率 1000℃／％ |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | ZrO₂ | CaO | MgO | Na₂O | SiC | 常温 | 1400℃ | ||||||
| SS-189D | アルミナ | 89.3 | 10.2 | 0.1 | 0.14 | 2.80 | 22.3 | 19.0 | 21.0 | ||||||
上記品質数値は標準品質値であり、規格値ではありません。

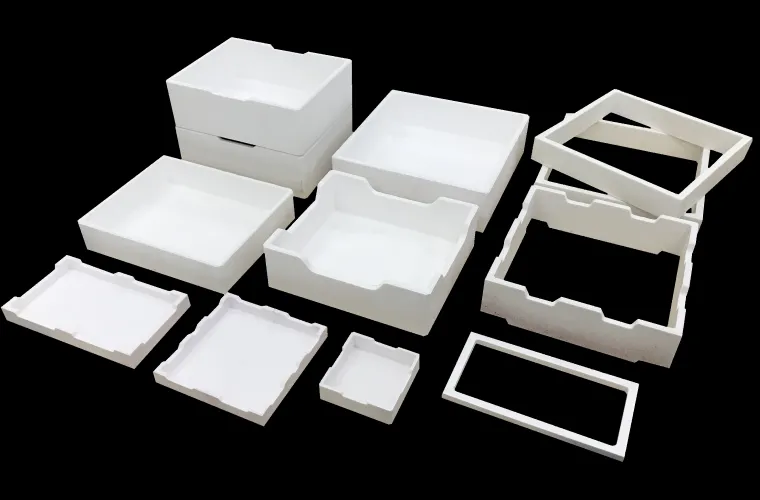

匣鉢、枠
各種用途に合わせた匣鉢、枠を取り揃えております。高純度のアルミナ、ムライト及びコージライトを主原料として使用し、高温下で安定しているため、耐スポーリング性、耐ベンド性や耐アルカリ性に優れています。
［匣鉢］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
曲げ強さ／MPa | 耐火度 SK |
熱膨張率 1000℃／％ |
熱伝導率 1000℃ W/(m·K) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | MgO | Na₂O | 常温 | 1400℃ | |||||||
| SB-KP-2 | アルミナ | 86.6 | 12.9 | 0.09 | 0.16 | 2.81 | 19.0 | 7.5 | 8.9 | ||||
| TDC-RHKP3 | アルミナ | 86.4 | 13.2 | 0.11 | 0.15 | 2.79 | 18.5 | 9.5 | 11.6 | ||||
| ARS-33K-2 | アルミナ、ムライト | 84 | 14 | 0.5 | 2.65 | 21.0 | 9.0 | 7(1300℃) | 0.60 | ||||
| CAR | アルミナ、粘土類 | 62 | 33 | 1 | 2 | 2.26 | 26.0 | 7.0 | 5(1300℃) | 0.45 | |||
| WM | アルミナ、ムライト、粘土類 | 57 | 36 | 0.8 | 2.8 | 2.20 | 25.0 | 8.0 | 5(1300℃) | 0.30 | |||
| WM-60A | アルミナ、ムライト、粘土類 | 60 | 36 | 1 | 2.5 | 2.21 | 25.0 | 9.0 | 7(1300℃) | 34 | 0.36 | ||
| B-1 | アルミナ、ムライト、粘土類 | 54 | 40 | 0.8 | 4 | 2.10 | 25.0 | 9.0 | 6(1300℃) | 0.40 | 1.7 | ||
上記品質数値は標準品質値であり、規格値ではありません。
［枠］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率 % |
曲げ強さ／MPa | ||||
|---|---|---|---|---|---|---|---|---|---|
| Al₂O₃ | SiO₂ | Fe₂O₃ | Na₂O | 常温 | 1400℃ | ||||
| HW-189B | アルミナ | 89.8 | 9.8 | 0.1 | 0.15 | 3.00 | 15.6 | 14.3 | 14.8 |
上記品質数値は標準品質値であり、規格値ではありません。
- 製品に関するお問い合わせ
-
「製品の機能について」「価格・お見積もり」など、お気軽にお問い合わせください。
