ガラス窯 蓄熱室Glass Furnace - Regenerator
ガラス窯の蓄熱室は、バーナー燃焼による高温排ガスの熱を蓄え、次の燃焼サイクルで燃焼用空気を予熱する役割を持つ装置です。

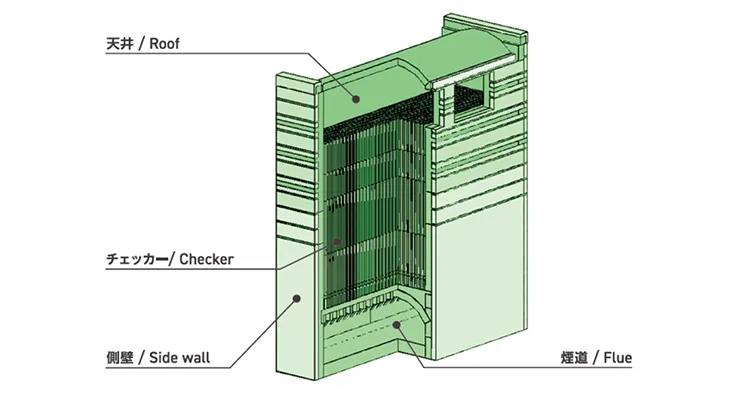

蓄熱室の構造と温度範囲
| 構造 | 温度範囲 | 説明 |
|---|---|---|
| 上部ガスドーム部 | 1,200～1,400℃ | 火炎・高温ガスに直接さらされる部分 |
| チェッカーブロック部（中間） | 1,000～1,300℃ | 熱を蓄え・放出する役割。交互運転で熱衝撃と化学侵食の複合作用あり |
| 下部煙道部・空気導入口 | 800～1,000℃ | 低温域。主に熱衝撃や粉塵の付着などが課題となる |
耐火物の適用例
| 部位 | 使用される主な耐火物 | 特性 |
|---|---|---|
| ①上部ガスドーム部 | 珪石れんが、アルミナジルコンれんが、高アルミナ質れんが | 耐熱性、耐熱衝撃性、耐Na蒸気腐食性 |
| ②チェッカーブロック | マグネシアれんが、スピネルれんが、高アルミナ質れんが | 高蓄熱性（比熱・熱伝導率）、容積安定性、耐熱衝撃性化学安定性（Na₂O,Cl,SOxに対する耐性） |
| ③側壁 | 高アルミナ質れんが、珪石れんが | 化学安定性（Na₂O,Cl,SOxに対する耐性）、剥離防止 |
| ④底部 | 高アルミナ質れんが | 強度と耐久性、熱衝撃への耐性 |
品質表
下記品質数値は標準品質値であり、規格値ではありません。
定形品［耐火れんが］
| 品質名 | 主原料 | 化学成分 / ％ | かさ比重 | 見掛気孔率 % |
圧縮強さ MPa |
荷重軟化点 T2 / ℃ |
耐火度 SK |
耐熱スポーリング性 JIS 1000℃ 回数-剥落％ |
熱膨張率 / ％ | 熱伝導率 / W/(m·K) | 適用する モルタル品質名 |
適用部位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiO₂ | Al₂O₃ | MgO | Fe₂O₃ | CaO | Cr₂O₃ | 1000℃ | 400℃ | 1000℃ | ||||||||||
| PRA-AS | マグネシア | 1 | 0.4 | 97.5 | 0.3 | 0.8 | 2.85 | 18.0 | 70 | >1700 | >40 | 7回-0% | 1.30 | 5.3 | M-PA | ② | ||
| RRR-U36T | マグネシア、クロム鉱 | 2 | 8 | 74 | 4 | 1 | 11 | 3.05 | 18.0 | 45 | >1700 | >40 | 20回-0% | 1.20 | 3.7 | M-R7 | ② | |
| RRR-U34 | マグネシア、クロム鉱 | 2.3 | 8.5 | 72 | 4.2 | 1 | 12 | 2.95 | 20.0 | 45 | >1700 | >40 | 20回-0% | 1.10 | 3.5 | M-R7 | ② | |
| ML-A | ムライト | 28 | 70 | 0.8 | 2.40 | 20.0 | 88 | 1620 | 38 | 10回-0% | 0.50 | 2.1 | 2.4 | M-MLA | ②③ | |||
| ML-B | ムライト | 35 | 62 | 1 | 2.40 | 18.0 | 90 | 1570 | 37 | 10回-0% | 0.50 | 1.7 | M-MLA | ②③ | ||||
| CR-36 | アルミナ、ムライト | 39 | 58 | 1 | 2.35 | 20.0 | 65 | 1490 | 36 | 10回-0% | 0.55 | M-SA | ②③④ | |||||
| CR-34 | ムライト、粘土類 | 52 | 44 | 1.3 | 2.25 | 18.0 | 54 | 1460 | 34 | 10回-0% | 0.54 | 1.4 | 1.8 | M-SA36S | ②③④ | |||
| SD-1 | 珪石 | 96 | 0.6 | 0.1 | 1 | 2 | 1.83 | 21.0 | 40 | T1 1630 | 33 | 1.26 | M-SD-B | ①③ | ||||
