セメントキルンプレヒーター
Cement Kiln Preheater
セメント製造工程において、プレヒーターは原料をロータリーキルン（焼成炉）に入れる前に予熱する装置です。サイクロン型のプレヒーターが用いられ、セメントクリンカー製造の省エネルギー化・熱効率向上に寄与しています。
プレヒーターの内部は高温のガスと原料粉体が激しく移動しています。

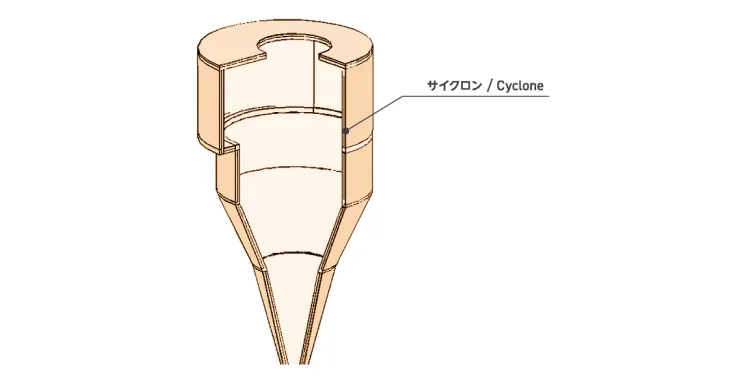

プレヒーター各部の構造と
耐火物要求特性
| 部位 | 条件 | 耐火物に求められる特性 | 使用される主な耐火物 |
|---|---|---|---|
| ①上段サイクロン | 温度は比較的低い（300～600℃） | 耐摩耗性、断熱性 | アルミナ-シリカ質耐火物 |
| ②下段サイクロン、仮焼炉 | 高温領域（700～1,000℃） | 耐熱性、耐アルカリ腐食性、熱衝撃性 | 高アルミナ質耐火物 |
| ③ガス導入口・ダクト | 粉塵衝突・高温ガスの流入 | 耐摩耗性、耐熱性、耐酸化性 | 耐摩耗キャスタブル |
| ④ライジングダクト | 原料落下・衝突が激しい | 耐衝撃性、耐摩耗性 | 高強度キャスタブル、アルミナ質耐火物、炭化珪素質耐火物 |
品質表
下記品質数値は標準品質値であり、規格値ではありません。
定形品［耐火れんが］
| 品質名 | 主原料 | 化学成分／％ | かさ比重 | 見掛気孔率／％ | 圧縮強さ／MPa | 荷重軟化点 T2／℃ | 耐火度 SK | 耐熱スポーリング性 JIS 1000℃ 回数-剥落％ |
熱膨張率 1000℃／％ |
適用する モルタル品質名 |
適用部位 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiC | SiO2 | Al2O3 | Fe2O3 | |||||||||||
| SIC-50 | 炭化珪素 | 50 | 36 | 11 | 1 | 2.40 | 16.0 | 80 | 1550 | 0.45 | JT-SC7 | ④ | ||
| ARW-36 | アルミナ、粘土類 | 38 | 58 | 1.7 | 2.35 | 21.0 | 39 | 1500 | 36 | 15回-0% | 0.55 | JT-36-D | ② | |
| ARW-34 | 粘土類 | 53 | 43 | 2 | 2.25 | 20.0 | 39 | 1430 | 34 | 15回-0% | 0.55 | JT-34-D | ① | |
不定形品［ヨータイキャスター］
CFC（セメントフリーキャスタブル）、
C（アルミナセメント系キャスタブル）、
IC（断熱軽量キャスタブル）
| 品質名 | 主原料 | 化学成分／％ | 熱膨張率 1000℃／％ |
熱伝導率 W/(m·K) | 圧縮強さ／MPa | 施工所要量 kg/m³ |
添加水量／％ | 適用部位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiC | SiO2 | Al2O3 | Fe2O3 | 400℃ | 1000℃ | 110℃×24hr | 1000℃×3hr | 1200℃×3hr | 1500℃×3hr | ||||||
| CFC-SC-6 | 炭化珪素 | 60 | 18 | 18 | 1 | 0.40 | 7.3 | 7.5 | 59 | 83 | 100 | - | 2500 | 6.5-8.5 | ③④ |
| C-SC-60 | 炭化珪素 | 61 | 15 | 18 | 1 | 0.40 | 2.2 | 3.3 | 45 | 54 | 69 | - | 2250 | 13-16 | ③④ |
| CFC-15 | 粘土類 | 42 | 52 | 1 | 0.46 | 1.4 | 1.5 | 54 | 82 | 90 | 95 | 2300 | 6.5-8.5 | ②③④ | |
| CFC-13 | 粘土類 | 58 | 35 | 1 | 0.39 | 1.6 | 1.8 | 49 | 64 | 69 | - | 2200 | 7.0-9.0 | ①③ | |
| C-145AR | 粘土類 | 51 | 38 | 1.5 | 0.30 | 1.1 | 1.2 | 34 | 27 | 30 | - | 1900 | 13-17 | ①③ | |
| IC-100 | 粘土類 | 48 | 30 | 2 | - | 0.20 | 0.35 | 2 | 2 | - | - | 850 | 55-70 | 裏張り | |
C（アルミナセメント系キャスタブル）・吹付用、
IC（断熱軽量キャスタブル）・吹付用
| 品質名 | 主原料 | 化学成分／％ | 熱膨張率 1000℃／％ |
熱伝導率 W/(m·K) | 圧縮強さ／MPa | 施工所要量 kg/m³ |
添加水量／％ | 適用部位 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SiC | SiO2 | Al2O3 | Fe2O3 | 400℃ | 1000℃ | 110℃×24hr | 1000℃×3hr | 1200℃×3hr | 1500℃×3hr | ||||||
| C-SC-60G | 炭化珪素 | 60 | 16 | 19 | 1 | 0.40 | 2.4 | 3.5 | 30 | 25 | 38 | - | 2360-2700 | 13-17 | ③④ |
| C-VS70G | ムライト、アルミナ | 23 | 68 | 1 | 1.4 | 1.2 | 45 | 40 | - | 55 | 2670-2800 | 12-15 | ①②③④ | ||
| C-145ARG | 粘土類 | 49 | 40 | 1.5 | 0.30 | 1.1 | 1.2 | 30 | 22 | 25 | - | 2050-2130 | 16-19 | ①③ | |
| IC-100G | 粘土類 | 48 | 30 | 2 | - | 0.20 | 0.34 | 2 | 2 | - | - | 860-910 | 55-75 | 裏張り | |
不定形品［モルタル］
ヨータイヒートセット、エアーセット
| 品質名 | 主原料 | 化学成分／％ | 耐火度 SK | |||
|---|---|---|---|---|---|---|
| SiC | SiO2 | Al2O3 | Fe2O3 | |||
| JT-36-D | アルミナ、粘土類 | 40 | 54 | 1.5 | 36 | |
| M-34 | 粘土類 | 56 | 39 | 2 | 34 | |
